工厂还在用 CAD 二维画图,需要换三维吗?换了有什么用?
时间:2022-04-27 信息来源:暂无

【一句话结论】如果只做简单钣金、单一产品、从不出错,二维确实够用。但只要产品结构一复杂、需要装配验证、或者客户要看效果图,二维就开始拖后腿了——很多干涉和装配错误,二维上根本看不出来。三维的价值不是“看起来先进”,而是模型能自动带出图(本文按此思路展开,并给出可照做的步骤与常见疑问。)

【本文要点】

  • 如果只做简单钣金、单一产品、从不出错,二维确实够用
  • 老图纸不用重画,新增项目用三维就行,可以并行过渡
  • 最直接是三件事:装配干涉提前发现(不用等到装不上才发现)、图
  • 软件按套采购,主要成本其实是工程师的学习时间

【直接答案】如果只做简单钣金、单一产品、从不出错,二维确实够用。但只要产品结构一复杂、需要装配验证、或者客户要看效果图,二维就开始拖后腿了——很多干涉和装配错误,二维上根本看不出来。三维的价值不是“看起来先进”,而是模型能自动带出图纸、BOM、仿真信息,一次建模多处复用。

【常见问题】

Q:我们现在二维画图也能出货,有必要换三维吗?
A:如果只做简单钣金、单一产品、从不出错,二维确实够用。但只要产品结构一复杂、需要装配验证、或者客户要看效果图,二维就开始拖后腿了——很多干涉、装配错误,二维上根本看不出来。

Q:二维转三维,是不是要重新培训、耽误生产?
A:老图纸不用重画,新增项目用三维就行,可以并行过渡。工程师有二维基础,上手三维比想象的快。

Q:换了三维,最直接能省什么?
A:最直接是三件事:装配干涉提前发现(不用等到装不上才发现)、图纸和模型联动(改模型图纸自动更新)、能直接出 BOM 和效果图。

Q:投入大概是什么量级?
A:软件按套采购,主要成本其实是工程师的学习时间。具体预算要看人数和产品复杂度,这类我们一般按客户实际情况算,不谈统一价。


【设计】

工程语言的历史演进

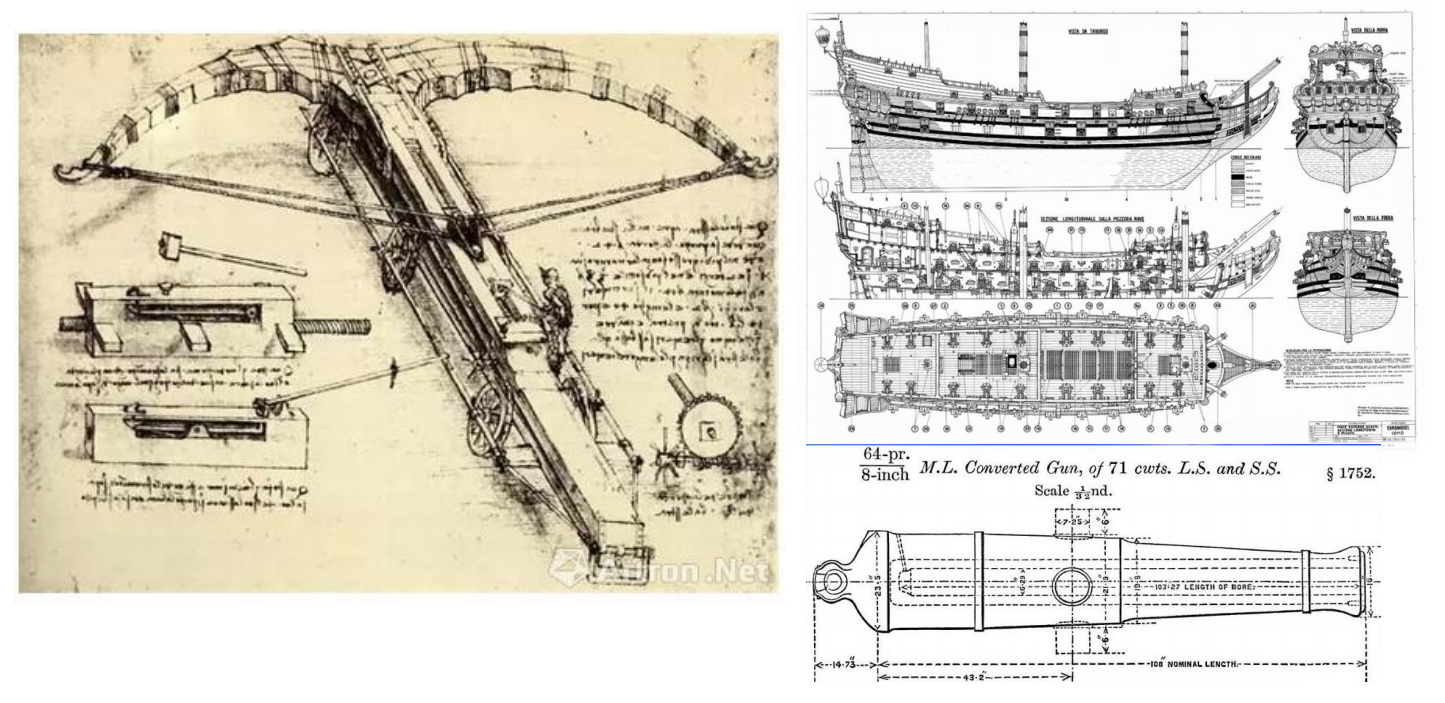

第一代:以画法几何为基础的二维工程图

第二代:二维CAD将手工二维绘图计算机化,甩掉了沿用200多年的图板

第三代:

·三维参数化特征实体造型(3DCAD)

·80年代后,CAD向系统集成化方向发展,波音777实现了全数字样机

·波音787全面采用了MBD技术,将三维产品制造信息与三维设计信息共同定义到产品的三维模型中,摒弃二维图样,将MBD模型作为制造的唯一依据。至此,基于三维模型定义技术的MBD已经成为第三代工程语言。



让我们先了解一下什么是图纸?

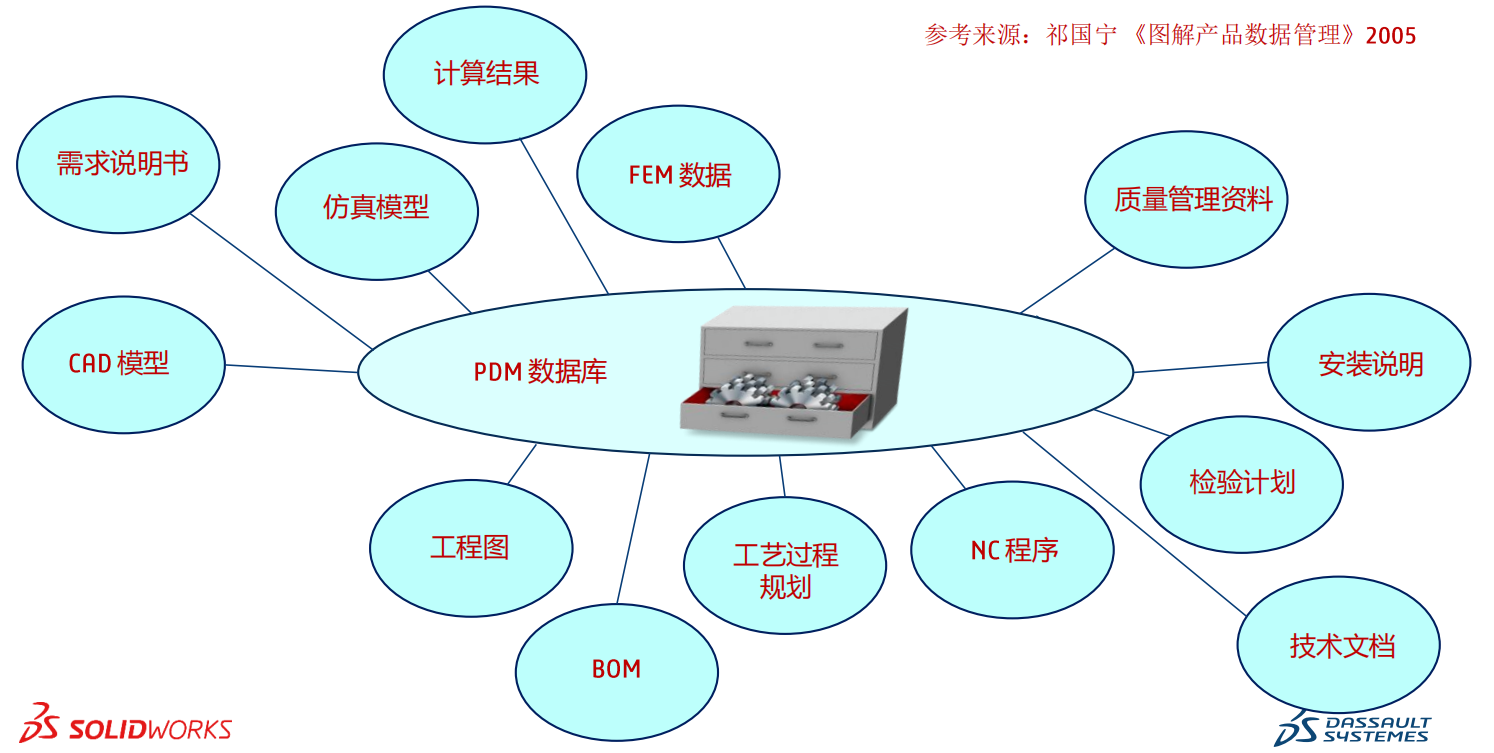

完整描述产品所需要的各种重要信息,这些信息包括哪些呢?可以参考一下祁国宁教授书里所写的。



为什么要使用3D?

我们先看一个问题:一个长方体被一个平面剖,其剖面可以形成几边形?



(注:这是来自于初中一年级的数学考试题)

给30秒思考一下

29

......

19

......

0

【三边形?四边形?五边形?六边形?答案自己去看哈哈~】



这个问题给我们的提示是,3D:

1、直观;

2、帮助我们记忆;

3、帮助我们理解;

4、软件工具让我们不用做多余的样机。





我们再看一个问题:

显然是第二个吧。

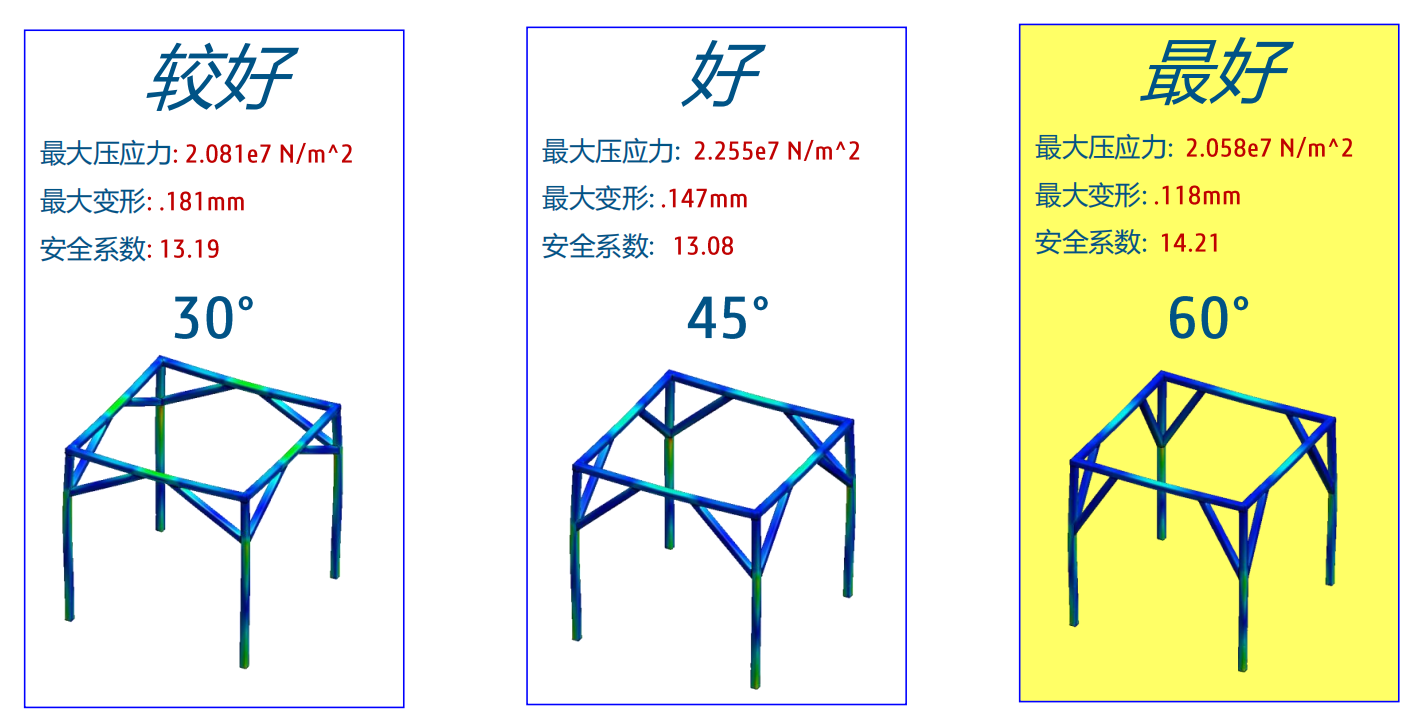

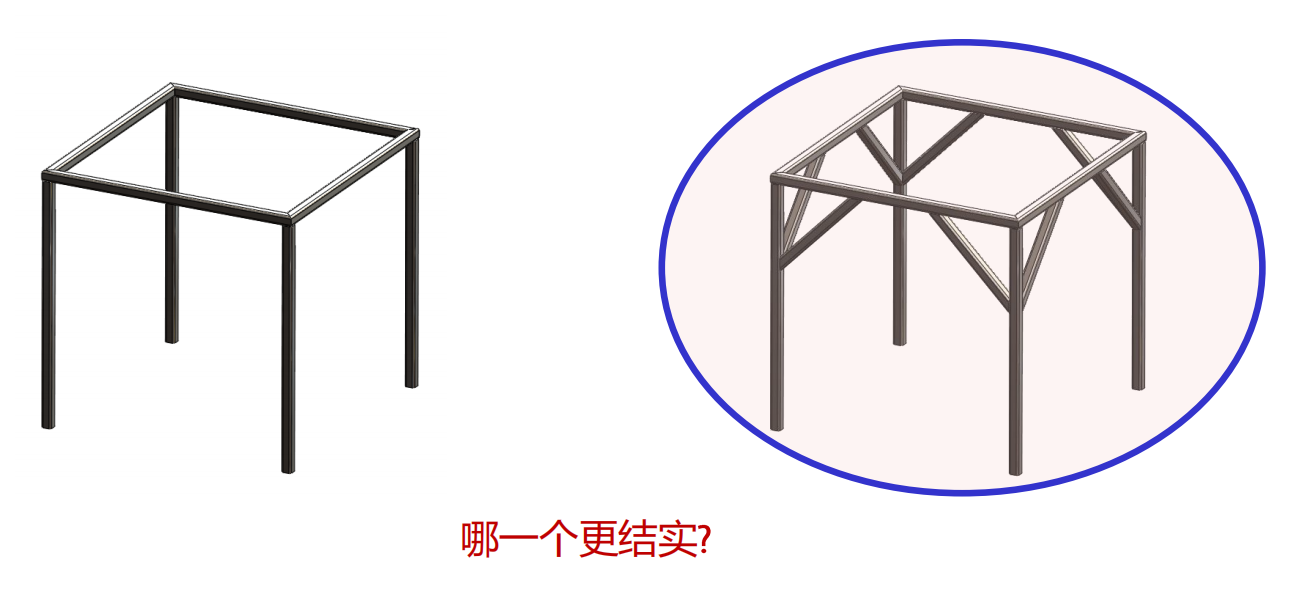

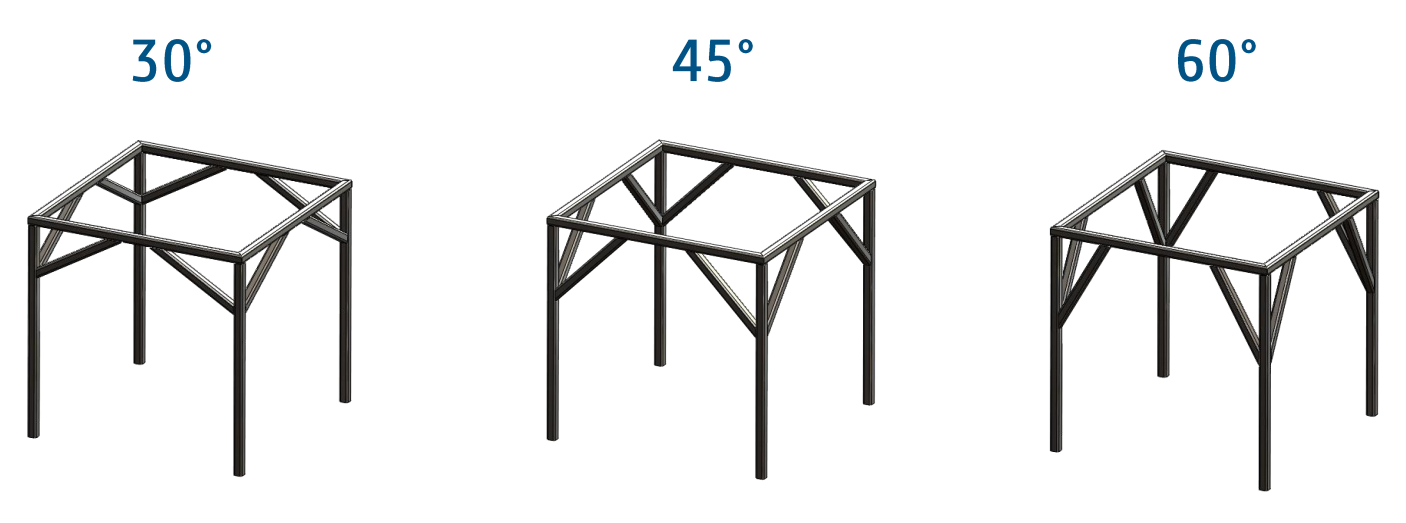

那么,相同的材料(碳钢),相同的切割数,相同的焊接条件下,夹角为30°、45°、60°,哪一种方案更好? 哪种更坚固呢?

继续给30秒思考一下

29

......

19

......

0



【通过计算我们得出,60°是最佳方案】



这个问题又给我们提示:

1、设计软件可以帮助我们设计;

2、设计软件可以帮助优化设计;

3、设计软件可以帮助系列设计。


有了三维设计,我们还将能够做很多很多,比如下面......

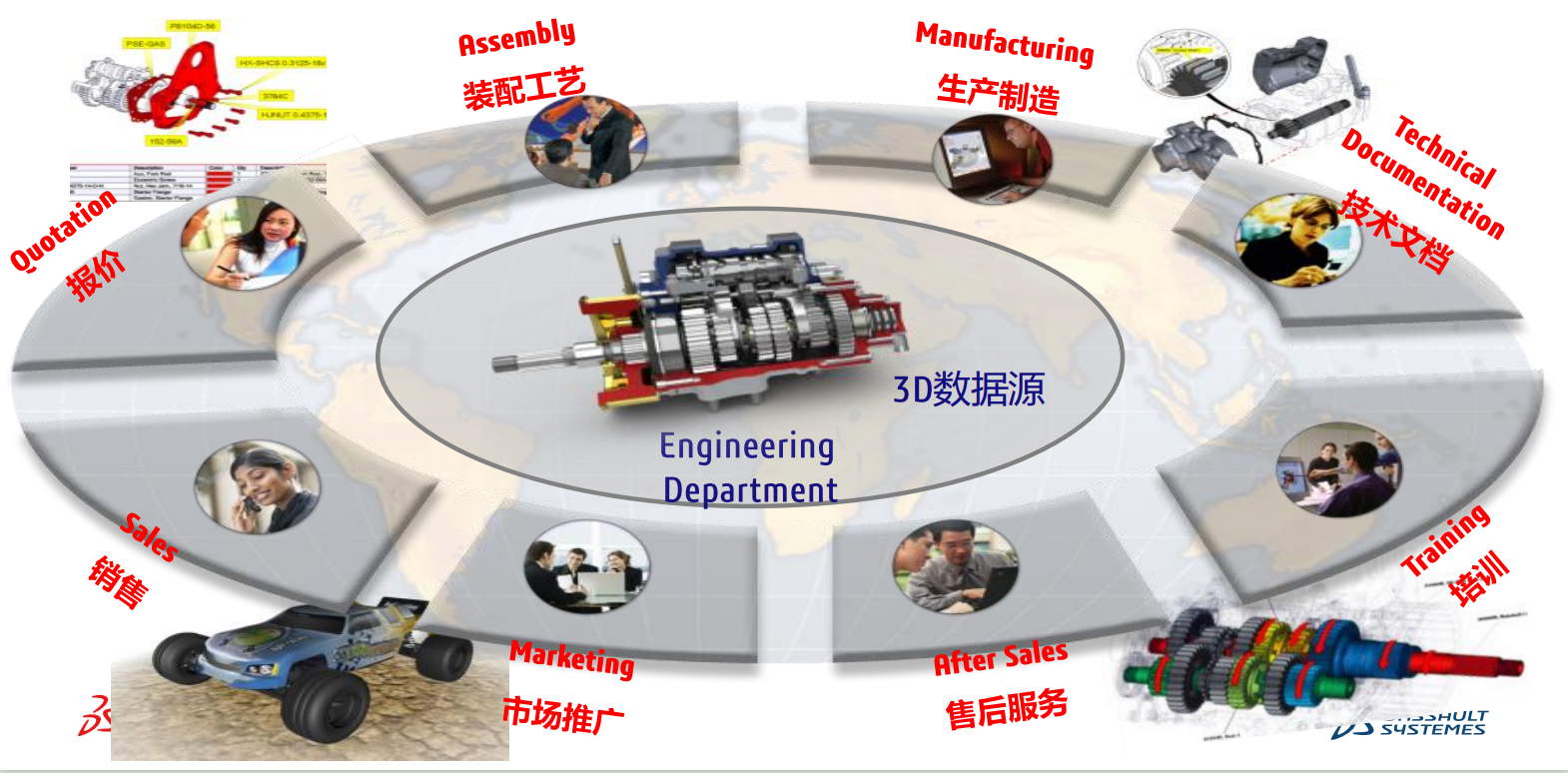

企业所有部门都使用同一3D数据源


二维工程图已成为数字化企业建设瓶颈



3D的好处



3D对工业4.0的重要意义,工业4.0始于3D

“在生产之前,包含部件生产所需的全部信息,就已经’存在’于虚拟现实中”......

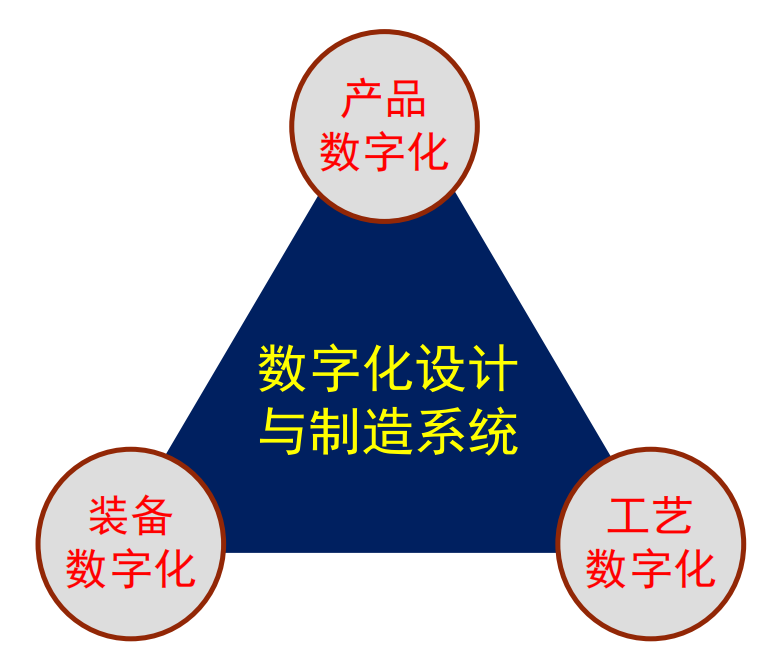

数字化设计与制造的特征:

·产品表达数字化

·制造装备数字化

·制造工艺数字化



·问题:数字化的核心是什么?

·答案:3D





青岛友创软件,助力工业企业数字化升级

达索系统SOLIDWORKS华北地区授权品牌经销商

CAD/CAE/CAM、PDM/PLM、MES/MOM

参数化、系列化、模块化、标准化服务

设计、仿真、渲染外包服务


青岛友创软件科技有限公司(山东省装备制造业协会技术开发服务中心)

官方网站:www.yotron.net

服务热线:13808999392(微信同号)

办公地址:山东省青岛市市北区龙城路31号卓越世纪中心4号楼1201


电话/微信:13808999392

地址:青岛市市北区龙城路31号卓越世纪中心4号楼1201

官网:www.yotron.net
