北京冬残奥会的闭幕式令人难忘，相信奥运精神将在我们心中延续。今天与大家分享机械手臂的操作教程。

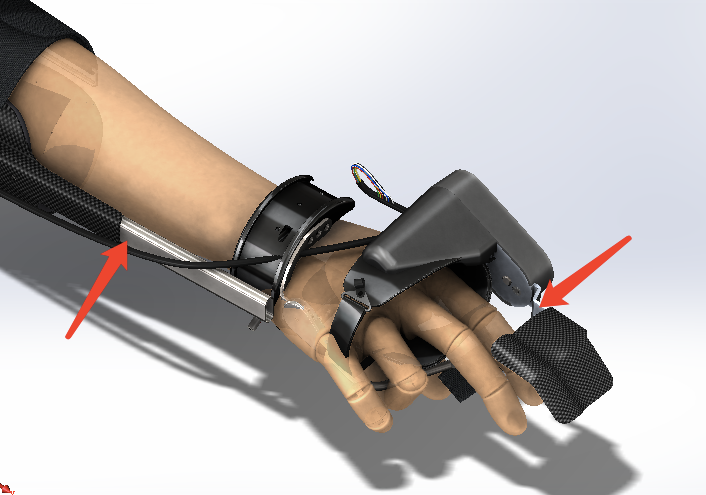

题目回顾：图中2个箭头处的模型上，小索各设置了3种配置尺寸，请使用“配置”功能创建装配体配置，并关联零件配置，找到“最适宜”当前机械手臂的零件配置组合。

机械手模型

SOLIDWORKS“配置”功能，可以在单一文件中对零件或装配体模型生成多个设计变化，并且提供简便的方法管理一组具有不同尺寸、零部件或其他参数的模型。
SOLIDWORKS“测量”功能，支持在草图、3D 模型、装配体或工程图中测量距离、角度和半径，还可以测量直线、点、曲面和平面的尺寸或它们之间的距离，功能非常强大。
通过组合SOLIDWORKS零部件配置可以得到不同规格的装配体，通过测量装配体的关键尺寸可以得到最佳的零部件配置组合，从而选择最佳的产品规格。如何灵活使用配置及测量功能呢？

SOLIDWORKS配置：配置功能可用于零件配置、装配体配置。

■  零件中常见的配置对象有模型尺寸、特征终止条件、特征状态（压缩与解压缩）、方程式、属性、材料、光源（关闭与打开）等。

■ 装配体配置常见的配置对象有零部件参考配置、零件状态（压缩与解压缩，隐藏与显示）、零部件材料、装配体特征状态（压缩与解压缩）、配合关系状态（压缩与解压缩）、配置关系尺寸等

添加配置的方法：

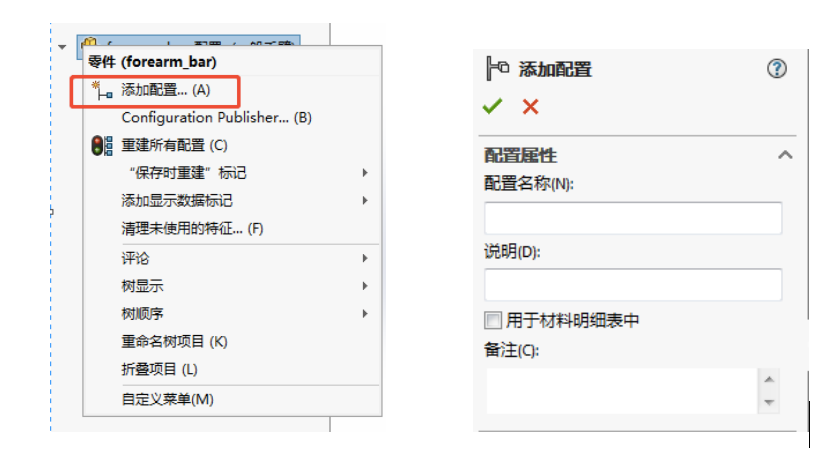

1、添加配置：在配置管理器（ConfigurationManager）结构树顶层，右键，在菜单上选择“添加配置”，在弹出窗口内录入配置名称（必须）、说明、备注等。

2、 修改配置对象：双击激活需要调整的配置，然后调整需要调整的对象。例如零件的模型尺寸、特征终止条件、特征状态（压缩与解压缩）、方程式、属性、材料、光源（关闭与打开），或者装配体的零部件参考配置、零件状态（压缩与解压缩）、装配体特征状态（压缩与解压缩）、配合关系状态、配置关系尺寸等。修改时一定要确保修改正确的配置名称。

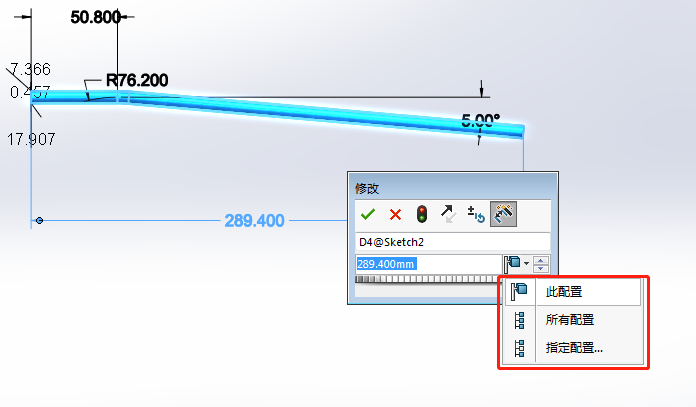

调整零件尺寸

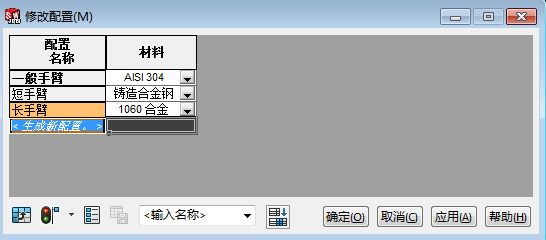

配置零件材料

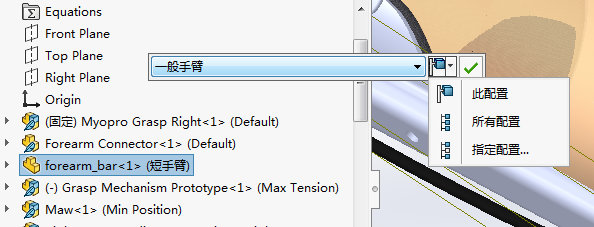

配置零部件参考配置

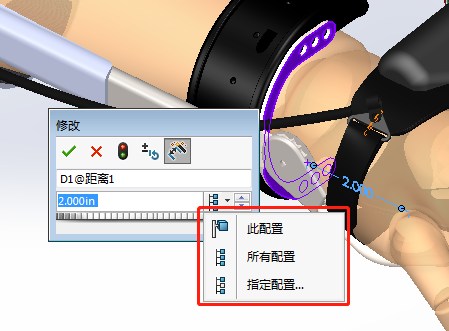

配置装配体配合关系尺寸

本次题目中，可以通过在机械手装配体中创建配置，然后每个配置关联不同的零部件参考配置，从而得到多种组合，其中2个零部件各有3种配置，所以有9种不同的配置组合，然后使用测量功能寻找最合适的机械手。

SOLIDWORKS测量：SOLIDWORKS“测量”功能除了支持测量上述多种尺寸外，还支持圆弧的位置设定、设置单位及精度、显示XYZ测量、点对点测量、双单位显示测量值以及智能显示多维度尺寸等，同时支持历史记录以及创建传感器。

使用测量时，测量对象的选择尤为重要，提供几种常见的操作技巧：

■ 如果想消除所选中的项目，只需要在图形区域中再次单击该项目。

■ 如果想消除所有选中的项目，只需单击图形区域中的空白处。

■ 如要想暂时关闭测量功能，只需要右键单击图形区域，然后选取选择。

■ 如要想再次打开测量功能，只需要在测量对话框中单击。

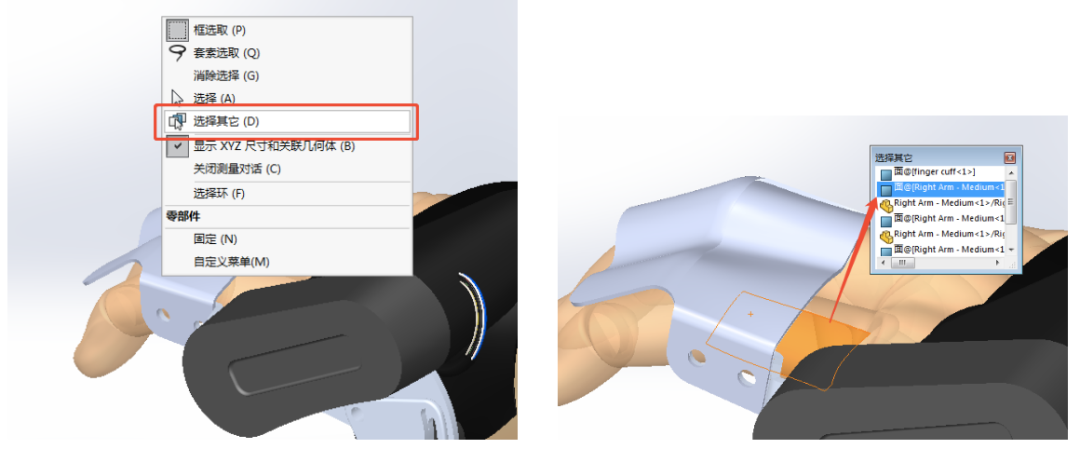

当测量对象在内部时，可以结合“选择其它”快速选中需要选中的对象。

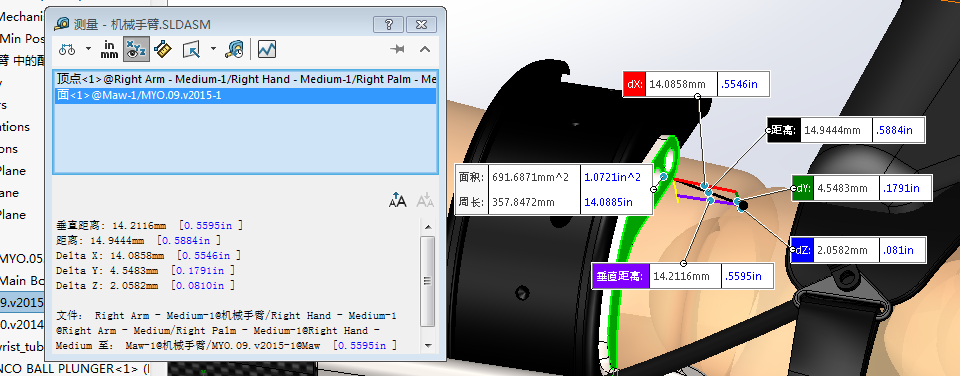

通过测量机械手9种配置组合的关键位置尺寸，选择最合适的配置组合，最终确定最佳的产品配置。
