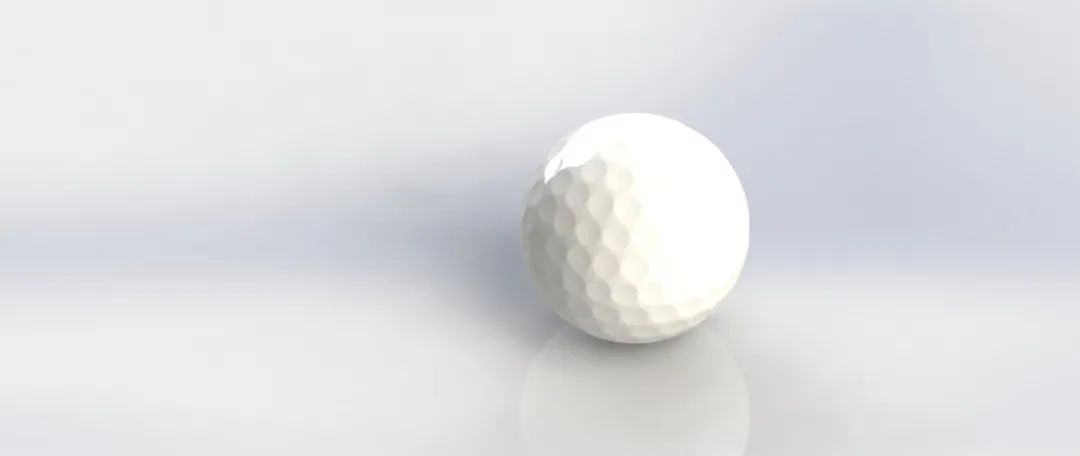

SOLIDWORKS软件提供了大量的建模功能，如果工程师能灵活使用这些功能，就可以绘制得到各式各样的模型，我们尝试使用SOLIDWORKS绘制高尔夫球模型，如下图所示。

1.通过观察并分析，高尔夫球是一个典型的回转体类模型，基本体是球体，可以通过绘制半圆草图并使用实体命令中的“旋转”就可以轻松得到。

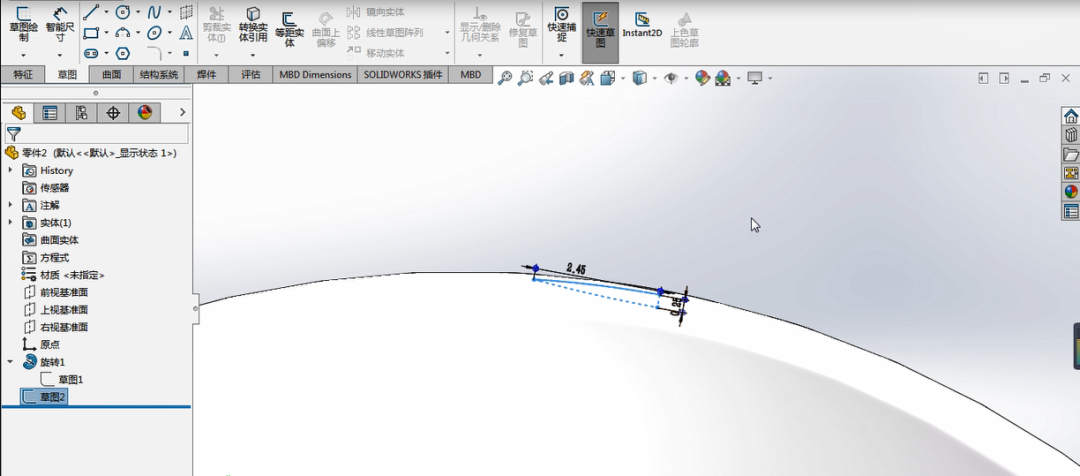

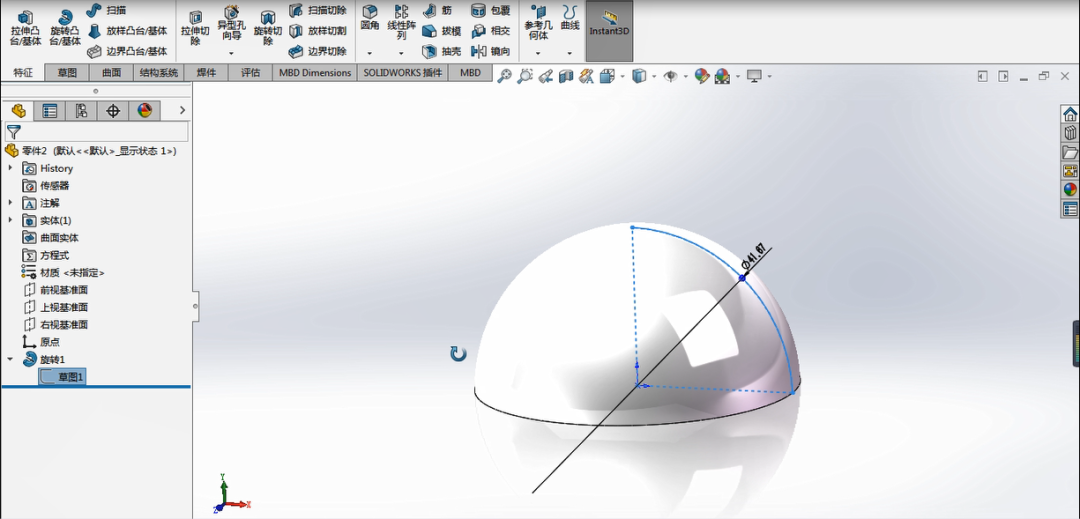

2.该模型的最困难部分是球体上的“凹坑”，通过分析，可以通过绘制截面草图并使用实体命令中的“旋转切除”得到。

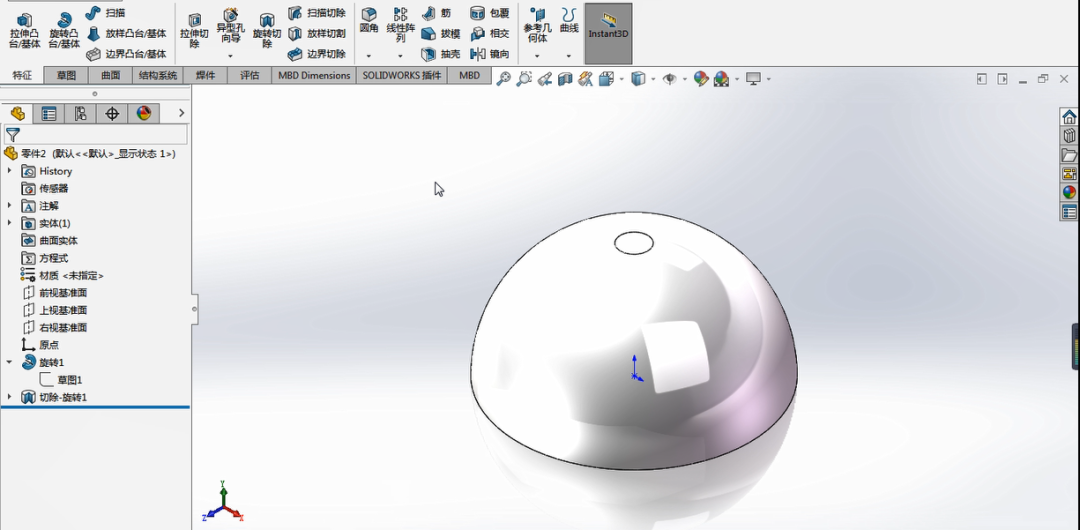

3.完成以上操作后会得到一个半圆形球体，球体上面有1个凹坑。

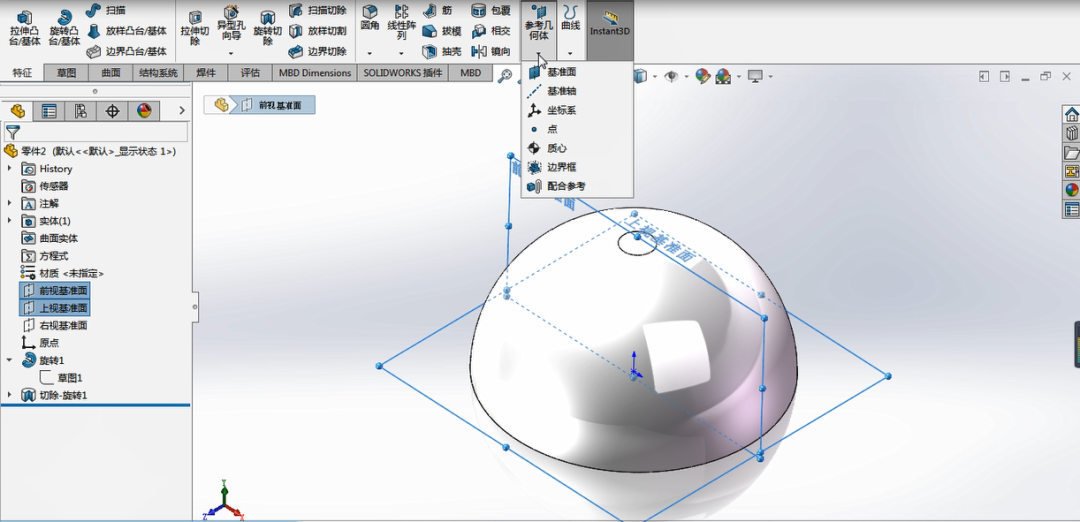

4.使用前视基准面和上视基准面创建一个基准轴。

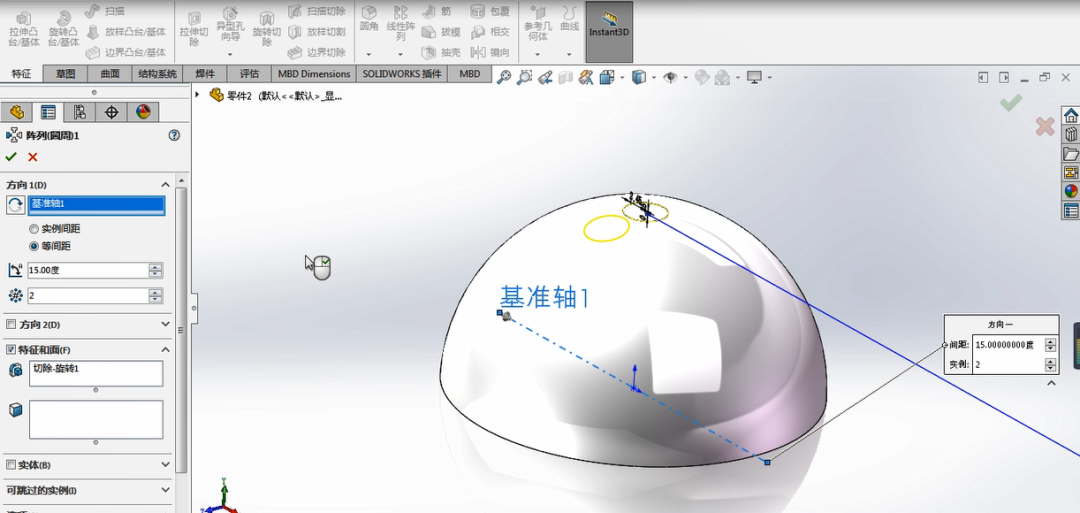

5.以创建的基准轴为阵列方向，凹坑为特征进行圆周阵列，创建第二个凹坑。

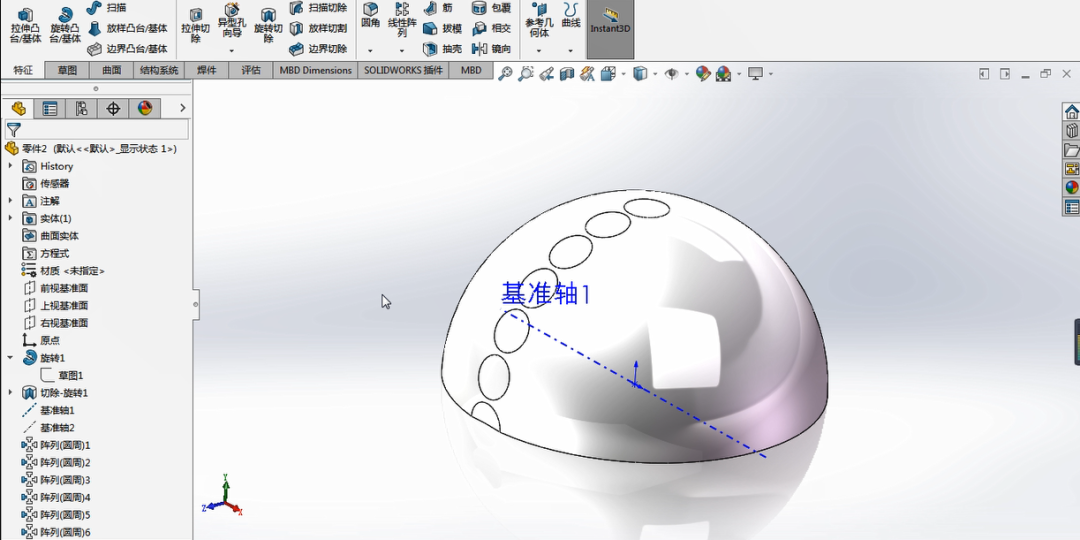

6.用同样的方法，依次创建第三个，第四个...凹坑。

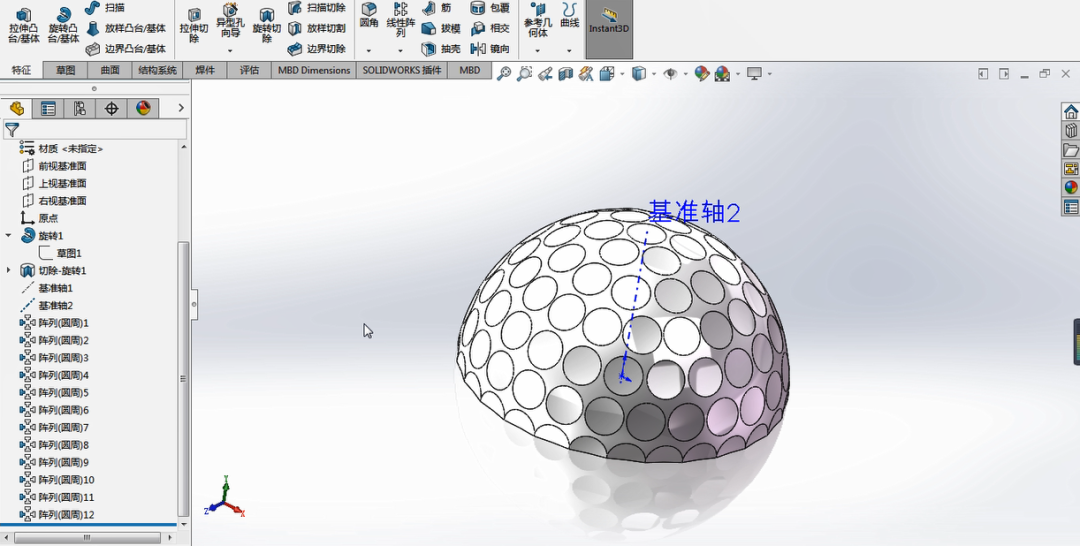

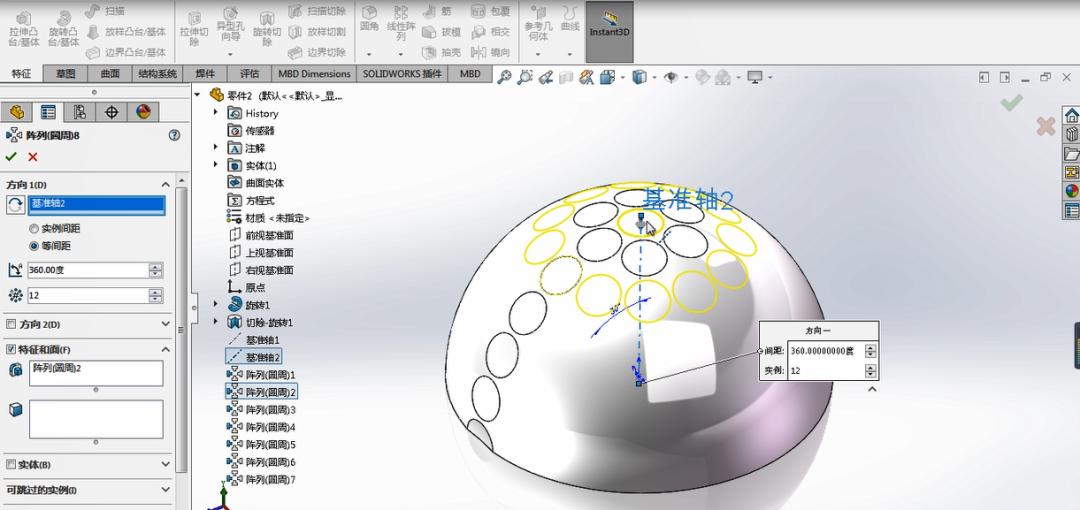

7.以基准轴2为旋转方向，凹坑为特征进行圆周阵列，创建第一圈凹坑。

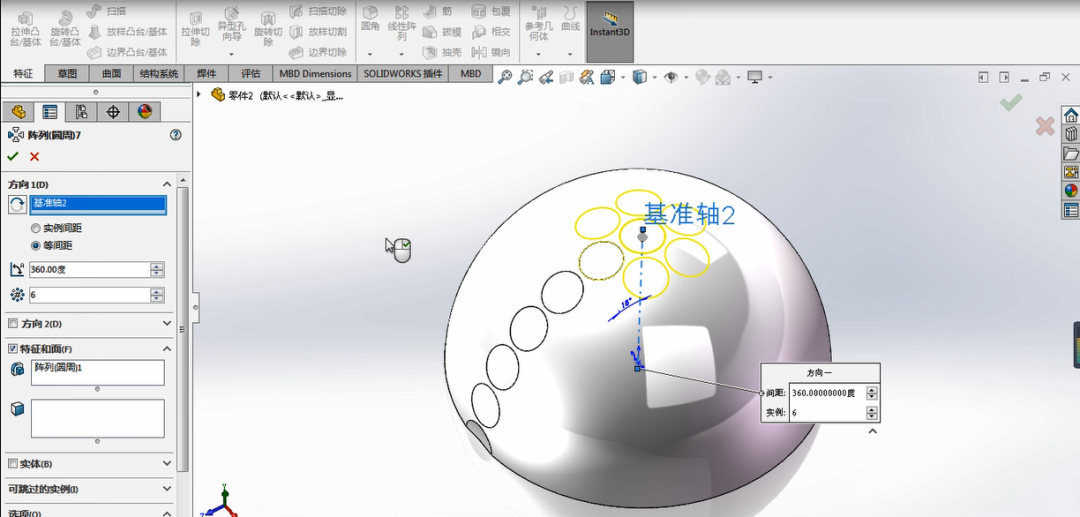

8.用同样的方法，创建第二圈凹坑。

9.用同样的方法，依次创建第三圈，第四圈...凹坑。

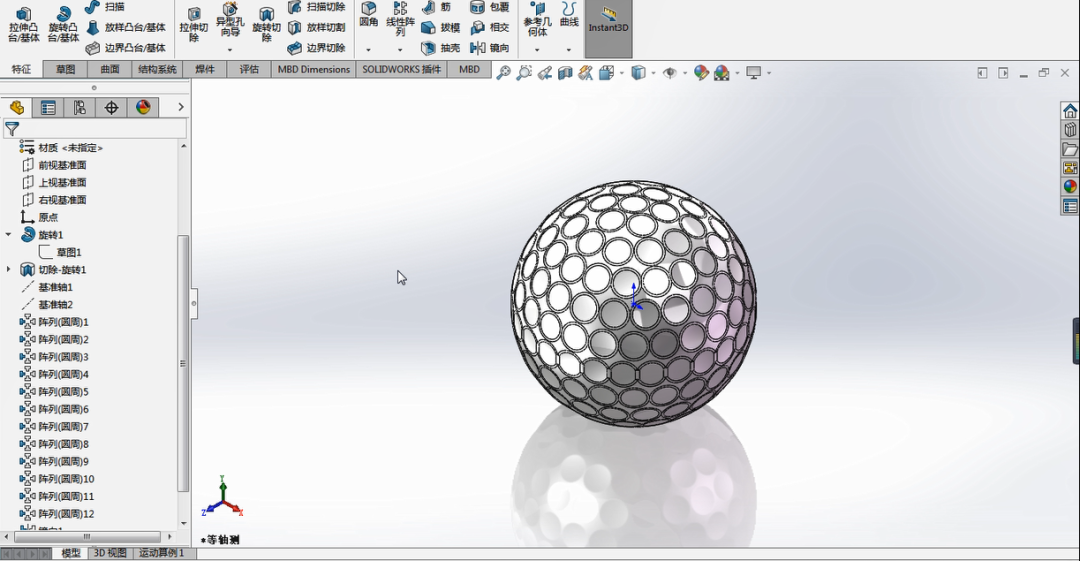

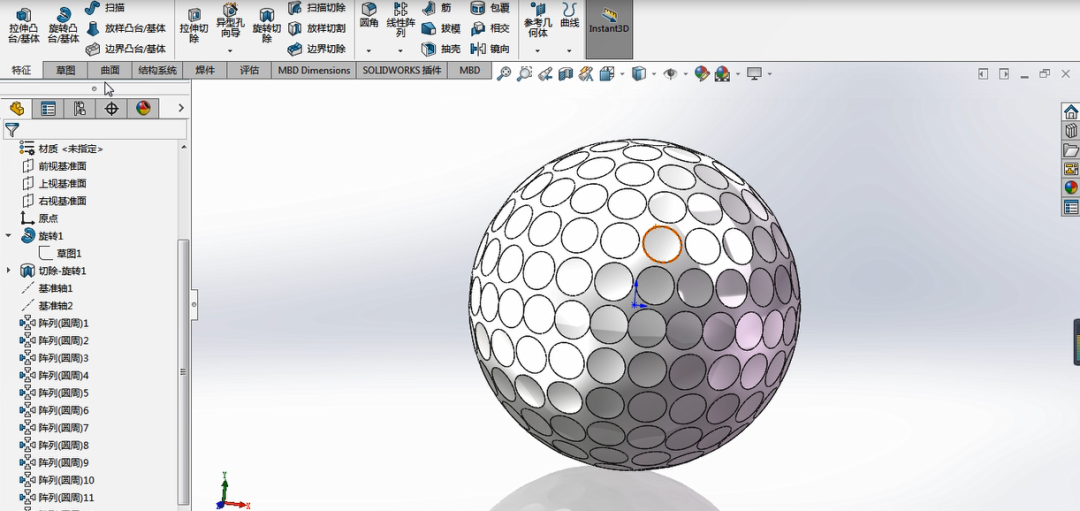

10.使用镜像命令，得到完整的高尔夫球。

11.为了让高尔夫球更逼真，对凹坑边缘进行圆角。

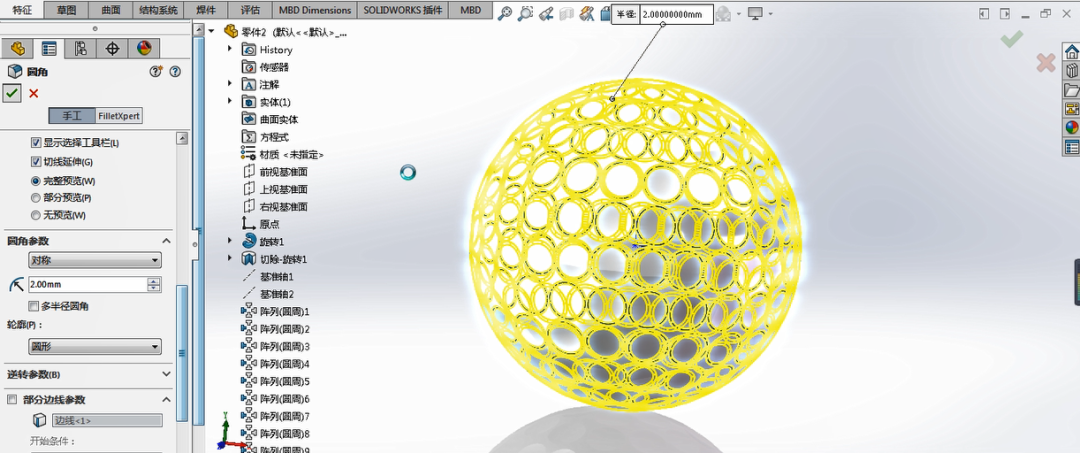

12.使用圆角命令，一次全部完成圆角创建。
